VGT турбіна: що це і як працює система змінної геометрії
Проблема “турбоями” та млявого розгону на низьких обертах знайома багатьом власникам дизельних автомобілів. Для вирішення цього завдання інженери створили технологію VGT (Variable-Geometry Turbocharger). Фахівці сервісу DIESEL & TURBO детально розбирають, як влаштований цей вузол та чому він став стандартом для сучасних дизельних двигунів.
Що таке турбіна VGT в автомобілі?
Абревіатура VGT розшифровується як турбокомпресор зі змінною геометрією соплового апарату. На відміну від класичних агрегатів, де потік вихлопних газів тисне на крильчатку з однаковою силою на будь-яких обертах, тут площа перерізу може змінюватися. Це дозволяє двигуну отримувати необхідний тиск наддуву як на холостому ходу, так і при максимальних навантаженнях на трасі.
Головна відмінність VGT від звичайної турбіни
У класичній системі на низьких обертах двигуна вихлопних газів замало, щоб швидко розкрутити вал. Виникає затримка в підхваті. В системі зі змінною геометрією спеціальні рухомі лопатки штучно звужують прохід для газів. Швидкість потоку зростає, і турбіна миттєво виходить на робочий тиск.
Як працюють рухомі лопатки всередині соплового апарату?

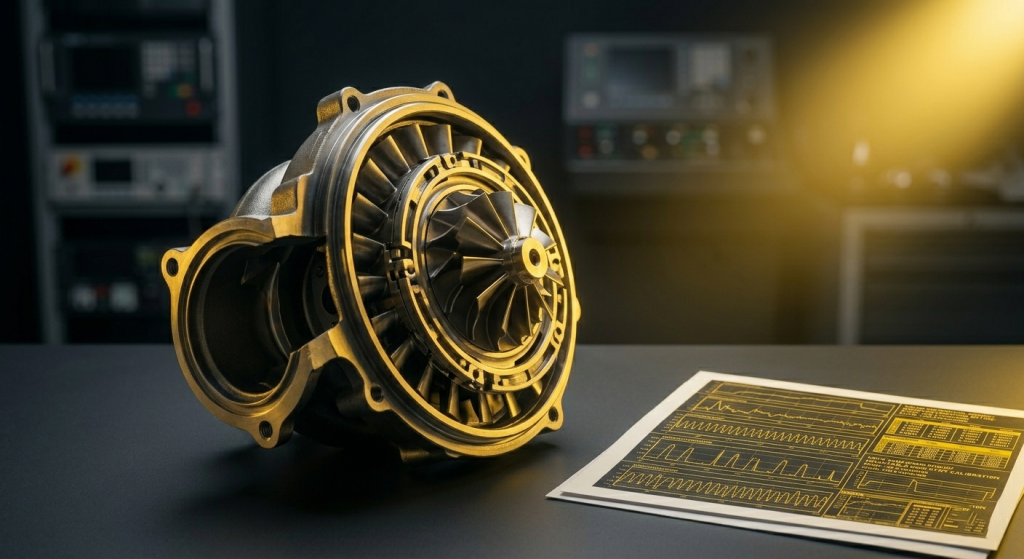

Навколо колеса турбіни розташоване кільце з маленькими лопатками, здатними повертатися на певний кут. Коли оберти двигуна низькі, актуатор повертає лопатки так, щоб вони майже перекрили прохід. Гази пролітають крізь вузькі щілини з величезною швидкістю. Коли оберти високі, лопатки повністю відкриваються, щоб пропустити весь об’єм газів без опору.
Основні елементи конструкції системи:
- Кільце управління: Повертає всі лопатки одночасно.
- Актуатор (вакуумний або електронний): Рухає це кільце за командою ЕБУ.
- Поворотні лопатки: Змінюють напрямок та швидкість потоку газів.
Переваги використання технології змінної геометрії:
- Відсутність турбоями: Машина тягне з самих “низів”.
- Економія палива: Двигун працює в оптимальному режимі згоряння суміші.
- Екологічність: Менше шкідливих викидів завдяки повному згорянню палива.
Як працює VGT турбіна на різних обертах двигуна?
Ефективність роботи системи базується на законах фізики та точній електронній системі керування.
Робота системи на низьких обертах (до 1500 об/хв)
На старті вихлопних газів мало. Лопатки закриваються, створюючи ефект сопла. Потік прискорюється, і водій отримує впевнену тягу з перших секунд руху.
Робота системи на високих обертах (понад 2500 об/хв)
Об’єм газів стає критично великим. Щоб не виникло надлишкового тиску (перенаддуву), лопатки відкриваються на максимум. Гази вільно проходять крізь систему, зберігаючи стабільну потужність без ризику пошкодити мотор.
Типові несправності та ремонт геометрії турбін
Незважаючи на високу ефективність, рухома конструкція робить цей вузол вразливим до агресивного середовища.
Чому заклинює геометрію в турбокомпресорі?
Головний ворог рухомих лопаток — це сажа та нагар. Якщо машина часто стоїть у міських заторах, або паливна система “переливає”, лопатки обростають нагаром і перестають рухатися.
Симптоми того, що лопатки заклинило:
- Перенаддув або недонаддув: Машина то “летить”, то взагалі не їде.
- Перехід в аварійний режим: Загоряється помилка Check Engine (зазвичай по датчику тиску наддуву).
- Чорний дим при прискоренні: Нестача повітря в циліндрах призводить до неповного згоряння дизеля.
Як ми відновлюємо працездатність у DIESEL & TURBO?

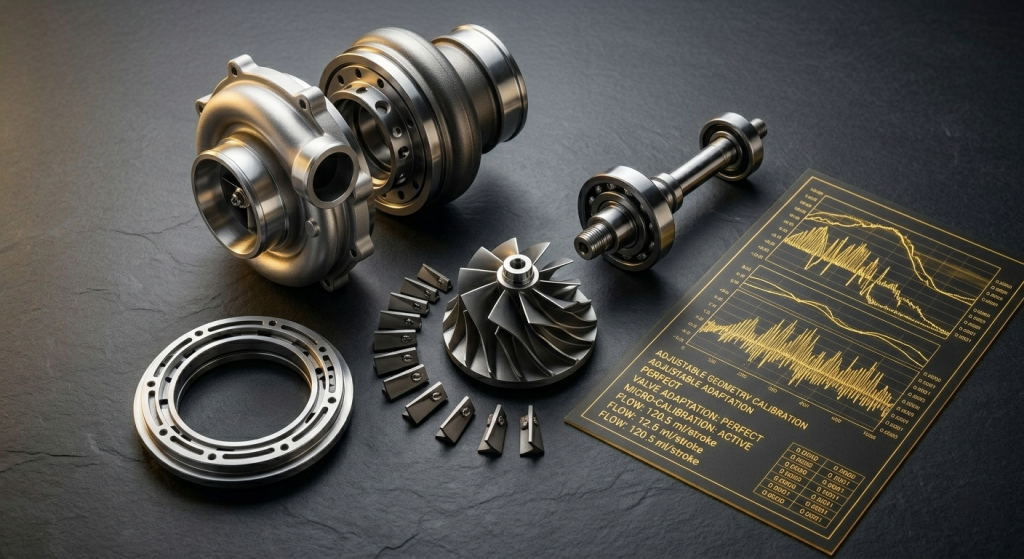

Порада майстра: Не поспішайте купувати новий агрегат! У більшості випадків достатньо зняти турбіну, повністю розібрати її та провести ультразвукову чистку вузла геометрії. Після цього ми обов’язково налаштовуємо актуатор на професійному калібрувальному стенді.
Висновки та рекомендації по експлуатації
Технологія VGT — це ідеальне рішення для отримання максимального ККД від дизельного двигуна, яке вимагає якісного обслуговування.
Чек-лист для продовження ресурсу вашої турбіни:
- Використовуйте тільки якісне моторне мастило (турбіна дуже чутлива до змащення).
- Вчасно міняйте повітряний фільтр (дрібний пил працює як абразив для крильчатки).
- Періодично “давайте прочухана” автомобілю на трасі, щоб висока температура вихлопу випалила сажу з лопаток.
VGT турбіна: що це і як працює – Імітація розміру: як одна турбіна замінює дві?
Головна проблема класичної турбіни — компроміс: маленька турбіна швидко розкручується, але «здувається» на швидкості, а велика — дає потужність на трасі, але страждає від величезної турбоями. VGT (Variable Geometry Turbocharger) вирішує це завдання за допомогою рухомих лопаток навколо турбінного колеса. Змінюючи свій кут, вони звужують або розширюють прохід для вихлопних газів. Це дозволяє турбіні поводитися як маленька на низьких обертах і як велика — на високих, забезпечуючи рівну та потужну тягу в усьому діапазоні.
VGT турбіна: що це і як працює – Ефект сопла: фізика прискорення потоку
На низьких обертах двигуна енергії вихлопних газів замало, щоб швидко розкрутити вал. У цей момент механізм VGT повертає лопатки в закрите положення, створюючи вузькі канали. Згідно із законами фізики, газ, проходячи через вузький отвір, різко прискорюється. Цей швидкісний потік вдаряє по крильчатці, змушуючи турбіну миттєво виходити на робочий тиск. Коли ж оберти зростають, лопатки відкриваються, збільшуючи пропускну здатність, щоб не створювати зайвого опору вихлопу (підпору) та не допустити перегріву агрегату.
VGT турбіна: що це і як працює – Актуатор — диригент системи наддуву
Команду на зміну положення лопаток дає актуатор (сервопривід), який отримує сигнал від електронного блоку управління двигуном. В залежності від натискання на педаль газу, ЕБУ вираховує оптимальний кут атаки лопаток. У сучасних дизелях використовуються електронні актуатори, які працюють з точністю до міліметра. Якщо цей вузол виходить з ладу або збиваються його заводські налаштування, турбіна перестає вчасно реагувати на газ, що призводить до помилок «недодуву» або «передуву».
VGT турбіна: що це і як працює – Головний ворог геометрії: чому лопатки «залипають»?
Найслабше місце VGT — це чутливість до чистоти вихлопних газів. Оскільки механізм знаходиться безпосередньо в потоці розпеченого вихлопу, він постійно контактує з сажею. Якщо двигун «під’їдає» мастило або форсунки подають забагато палива, сажа товстим шаром осідає на лопатках. З часом вона перетворюється на твердий нагар, який блокує рух механізму. Геометрія «заклинює», і турбіна застигає в одному положенні, що супроводжується втратою потужності або переходом двигуна в аварійний режим.
VGT турбіна: що це і як працює – Прецизійне налаштування: чому ремонт VGT складніший за звичайний
На відміну від простих турбін, де достатньо замінити картридж, ремонт VGT вимагає високоточного калібрування на спеціальному стенді. Мало просто почистити лопатки — необхідно налаштувати «мінімальний потік» (min-flow). Це критично важливий параметр: якщо виставити лопатки неправильно хоча б на півміліметра, машина або не їхатиме «з низів», або буде перегрівати двигун. У Diesel & Turbo ми використовуємо професійні стенди для синхронізації геометрії з актуатором, що гарантує ідеальну роботу системи після ремонту.
